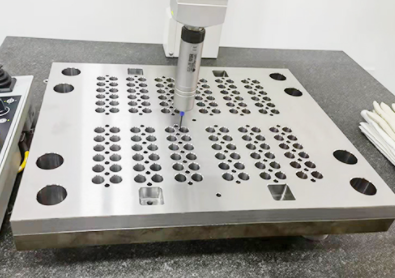

模架的形式確定以后,接著開始確定模架的尺寸大小,模架尺寸大小主要取決于模仁尺寸。模仁尺寸越大,模架尺寸相對也比較大,兩者之間成正比關系。
1)確定模架寬度方向尺寸
模架頂針板寬度尺寸應與模仁寬度尺寸相當。兩者的相差單邊應在5~10mm之間。
2)確定模架塑膠模架長度方向尺寸
模仁長度邊沿至回針外圓邊之間的距離應大于10~15mm,40以上的模架最好取15mm.
3)確定模架高度尺寸
模架高度尺寸主要指A板、B板和方鐵高度,其他模板之間的厚度都是標準件,選取或計算模架無須進行調整。
(1)A板高度:有面板的模架一般等于A板開框深度20~30mm;無
面板系列模架一般等于開框深度加30~40mm。
(2)B板高度:一般等于B板開框深度加加30~40mm;如果公模仁開通框,非標模架需要添加托板,托板高度尺寸已經標準化。
(3)C板高度:方鐵高度需要計算零件頂出行程才能得出,必須能保證順利頂出制品。一般等于零件頂出行程加10~15mm的預留間隙,不可以當頂針板頂?shù)酵邪鍟r(shí)才能頂出制品,因此制品較高時,應加高方鐵。
