模架自身根本沒有上,下摸之分,這就比如:兩本磚放在一起,我們不能針對性的說上磚,下磚,如果存在上模下模的概念,學過物理學的人都知道,這是需要一個參照物或者參照點而言的。精密模架
常見的模架就是兩開模,所謂的兩開模,就是有兩個主要的型腔,你可以左右開模,也可以上下開模,因此,只有在上下開模的工作情況下,才有上模,下模的意義存在。
一般來說,上下開模是在沖床,澆注機,液壓機上為常見,并且在這種情況下,上模也叫做動模,下模叫做 靜模,這是因為,開模的時候是機械機構帶動動模上升,完成開模動作,所以,就出現了上模和下模。
簡單來說,模架有預成型裝置、定位裝置及頂出裝置。一般配置為面板、A板(前范本)、B板(后范本)、C板(方鐵)、底板、頂針面板、頂針底板、以及導柱、回針等零配件。

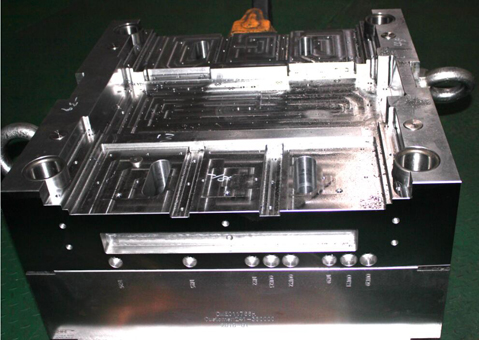

模架上方是一個典型模架結構圖。 右邊部份稱為上模,左邊部份稱為下模。 注塑時,上下模會先結合,讓塑料于上下模塊成型部份成型。 然后上下模會分開,并由以下模為主的頂出裝置將成品推出。
模架上模(前模)
配置為內模件成型部分或原身成型部分。
流道部分〔含熱咀、熱流道(氣動部分)、普通流道〕。
冷卻部分(運水孔)。
模架下模(后模)
配置為內模件成型部分或原身成型部分。
推出裝置(成品推板、頂針、司筒針、斜頂?shù)龋?/span>
冷卻部分(運水孔)。
固定裝置(撐頭、方鐵及針板導邊等)。
