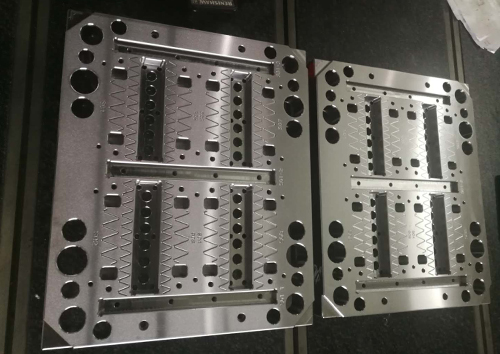

1、塑膠模胚模仁擠緊塊設計標準:塑膠模架
1.為了配框的方便,內模的長、寬尺寸≥300mm時,必須做擠緊塊
2.內模如果無法設計斜壓塊,需在草圖會議上提出
3.C角的大小根據模具的大小面定,較小值為C13
4.可根據模具結構的需要和客戶的要求自定
2、塑膠模胚吊??椎囊?guī)定:
1.塑膠模胚各板均需吊環孔,40*40以上加四面吊環孔
2.吊??滓?guī)格尺寸,以下尺寸可起吊起整套模具,另可根據塑膠模胚本身的高度而調整
3.吊模孔深度規定
4.吊環孔不得與行位槽、導柱孔等干涉
5.吊環孔在塑膠模胚上應盡量設計成互相對稱,大小相同。保證模具在起吊時平衡。如果塑膠模胚上無法做到,可采取在塑膠模胚外鑲鋼板、柱加吊環孔。
6.設計時還應考慮吊環不要與其它配件干涉
3、回針標準
1.回針在?15以上的模胚,在對角兩支回針上攻牙.若回針與推板固定運動的則四支攻牙。在四支回針上攻牙是為了方便拆裝模具,由其是有斜頂?shù)臅r(shí)候.
2.回針頭部尺寸及螺紋尺寸見下表:
3.塑膠模胚長度在1500mm及以上時,需設計6根以上的回針。
4.回針的管位保證在30mm以上。如果管位太長,需要避空。
4、中托司標準及適用范圍
1.中托司伸入B板15~20mm,中托司杯頭端要攻牙
2.塑膠模胚中托司直徑大于等于模胚的回針.
3.模具存在以下情況時,需加中托司:
①模具有斜頂、直頂、推塊和有托頂針。
②模具有二次頂出的結構。
③前模頂出。
④塑膠模胚尺寸3030及以上。
4.中托司大小、位置尺寸設計按標準避免干涉
